Uw gestuurde boring vakkundig getekend en doorgerekend

Onafhankelijk ingenieursbureau voor het ontwerp van gestuurde boringen, nanodrills, boogzinkers en andere sleufloze technieken — de onderbouwing waarmee ú de vergunning aanvraagt en de boring uitvoert.

Veilig werken Efficiënt werken Voldoen aan voorschriften
Vraag een tekening aan Bekijk onze diensten
Wat wij doen

Onafhankelijk ingenieursbureau voor sleufloze technieken

Steeds meer opdrachtgevers vragen om een tekening vóór de uitvoering. En niet voor niets: een goede voorbereiding betekent minder kans op graafschade, minder kans op inproductiviteit en het voldoen aan de wensen en voorschriften van overheidsinstanties en andere kabel- en leidingbeheerders (K&L).

GestuurdeBoringTekening.nl ontwerpt en berekent gestuurde boringen, nanodrills, boogzinkers en andere sleufloze technieken. Wij leveren meestal de tekening, en desgewenst ook de Sigma-sterkteberekening en een compleet werkplan — inclusief KLIC-melding en het afstemmen van eventuele Eisen Voorzorgsmaatregelen (EV).

De nanodrill — een gestuurde boring met een compacte boormachine — wordt als een eigen, sterk opkomende discipline gezien. Juist de kleinere boorbedrijven staan bij ons centraal. Ook voor de nanodrill leveren wij het complete ontwerp en wanneer nodig de berekeningen.

Van aanvraag- of vergunningstekening tot revisie (“as-built”): wij vertalen uw traject naar een maakbare, onderbouwde en vergunbare boring.

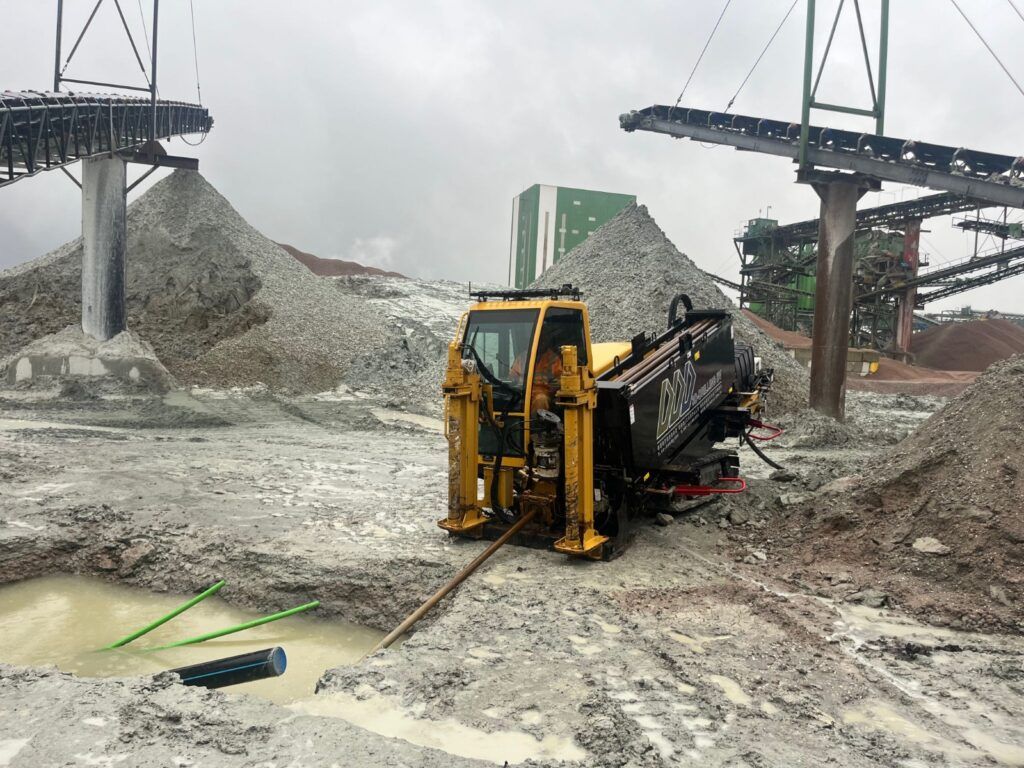

Gestuurde boring in uitvoering: boormachine met productbuis op locatie
In de praktijk

Van ontwerp op papier naar een maakbare boring in het veld

Wij ontwerpen de boorlijn zo dat die in het veld daadwerkelijk uitvoerbaar is: met realistische intrede- en uittredehoeken, voldoende buigstralen en de juiste gronddekking ten opzichte van kruisende kabels en leidingen. Zo houdt de boormeester tijdens de uitvoering grip op het proces.

Daarmee zijn wij het verlengstuk van boor- en boogzinkerbedrijven die geen eigen engineering in huis hebben, en van aannemers en netbeheerders die onafhankelijk ontwerp en berekening wensen.

Waarom een tekening vooraf

Drie redenen die het verschil maken

Veilig werken

Een uitgewerkt boorontwerp met KLIC-data en dekkingscontrole verkleint de kans op graafschade en verrassingen in de ondergrond.

Efficiënt werken

Een maakbaar tracé en een helder werkplan voorkomen inproductiviteit en faalkosten tijdens de uitvoering.

Voldoen aan voorschriften

Vergunnings- en revisietekeningen die aansluiten op de eisen van opdrachtgevers, netbeheerders en bevoegd gezag.

Onze producten

Wat wij voor u kunnen leveren

Aanvraag- & vergunningstekening

Tekening voor uit te voeren gestuurde boringen of boogzinkers, inclusief KLIC-melding en het afstemmen van eventuele Eisen Voorzorgsmaatregelen.

Revisie- / as-built tekening

Het vastleggen van de daadwerkelijk uitgevoerde boring op basis van de boordata, netjes gedocumenteerd voor oplevering en beheer.

Sigma-sterkteberekening

Toetsing van de productbuis op de optredende spanningen tijdens installatie en gebruik, conform de geldende richtlijnen.

Boor- & werkplan

Een compleet werkplan met boorparameters, machinekeuze, trekkracht en boorspoeldruk — alles wat de uitvoerende ploeg nodig heeft. Dit stellen wij met name op wanneer een overheidsorgaan erom vraagt, zoals Rijkswaterstaat bij het kruisen van een rijksweg of een waterschap bij een boring in een waterkering.

KLIC-melding & EV-afstemming

Het verwerken van kabel- en leidinginformatie en de afstemming van voorzorgsmaatregelen met de betrokken netbeheerders.

Advies sleufloze technieken

Meedenken over de meest geschikte techniek — gestuurde boring, boogzinker of een alternatief — bij een specifieke kruising of situatie.

Voorbeeld van ons werk

Zo ziet een boortekening van ons eruit

Een complete boortekening combineert een situatietekening met alle kabels en leidingen uit de KLIC-melding, een lengteprofiel met de boorlijn ten opzichte van maaiveld en NAP, en een doorsnede van het boorgat. Onderstaand voorbeeld betreft een gestuurde boring onder de rotonde Driehuizerkerkweg — 154,73 m, 1× Ø160 PE100 SDR11.

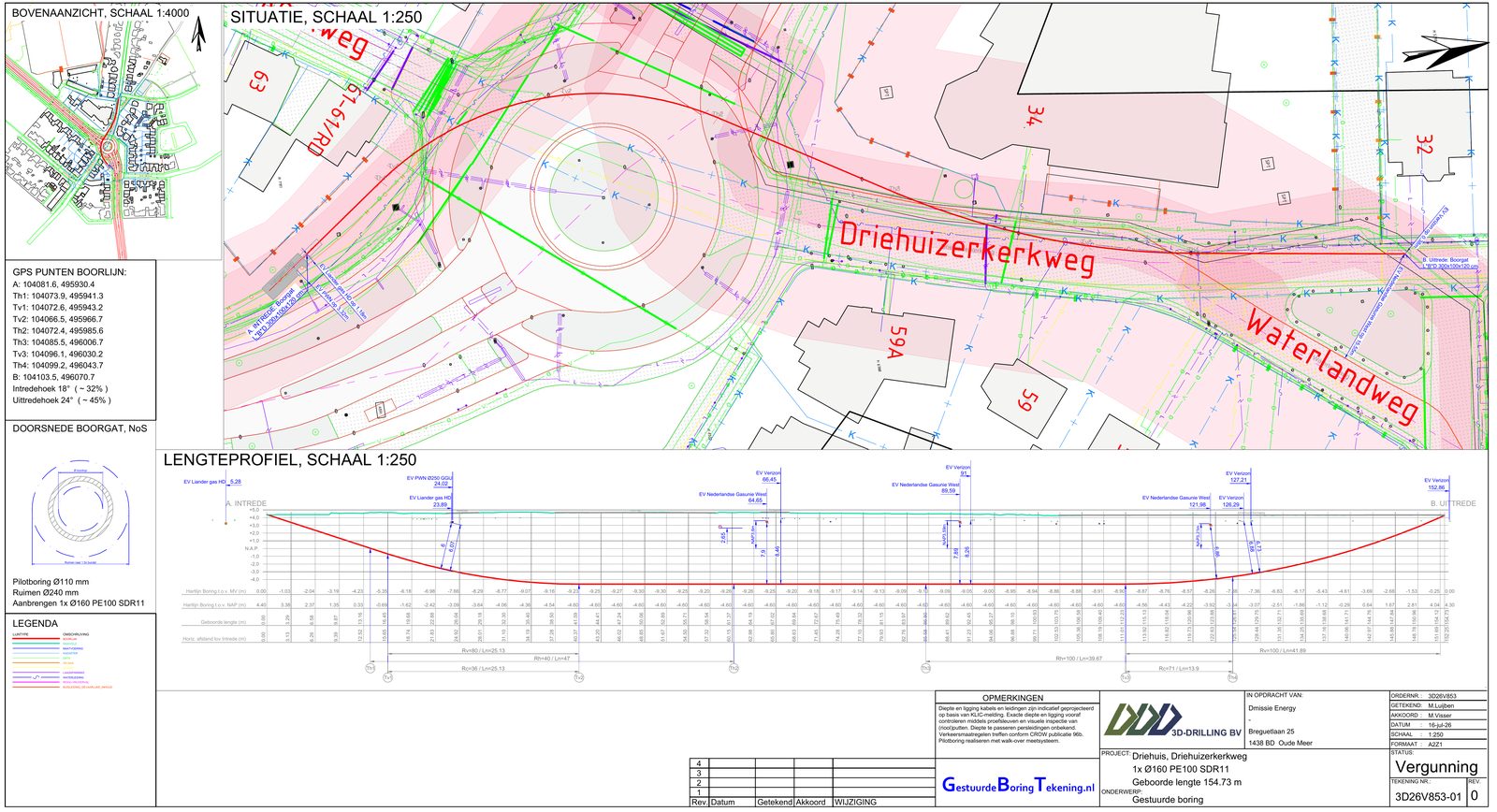

Voorbeeld boortekening GestuurdeBoringTekening.nl: situatie, lengteprofiel en doorsnede van een gestuurde boring
Voorbeeldtekening 3D26V853-01 — Driehuis, Driehuizerkerkweg. Situatie 1:250, lengteprofiel en doorsnede boorgat.

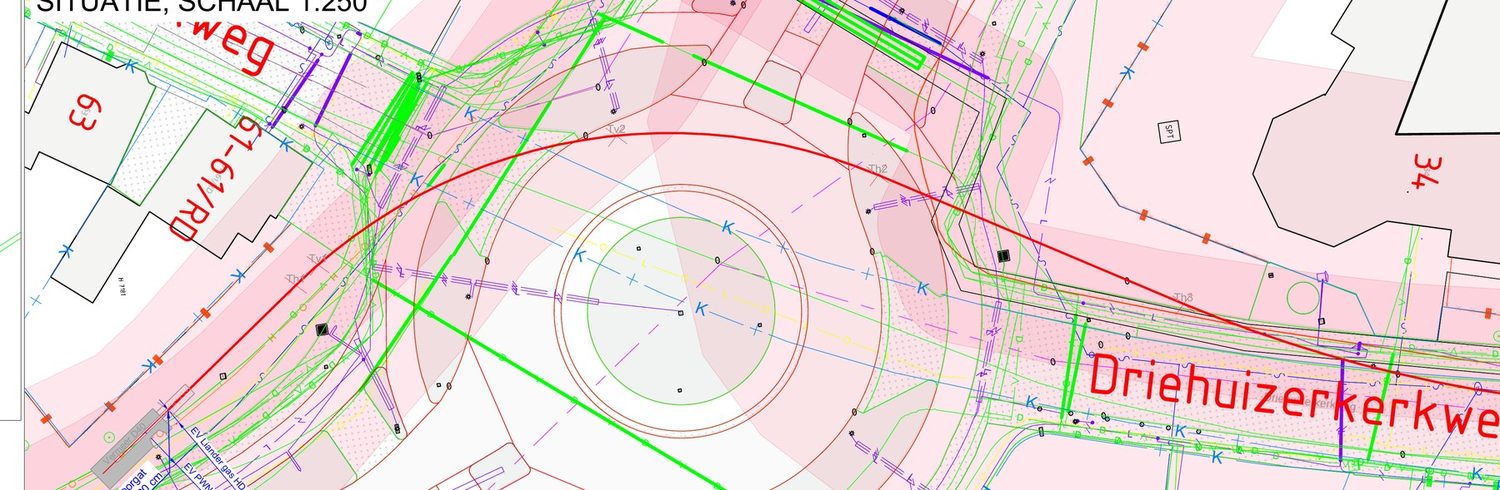

Detail situatietekening met kabels en leidingen
Situatie met KLIC-data: kadaster, kabels en leidingen rond het tracé.

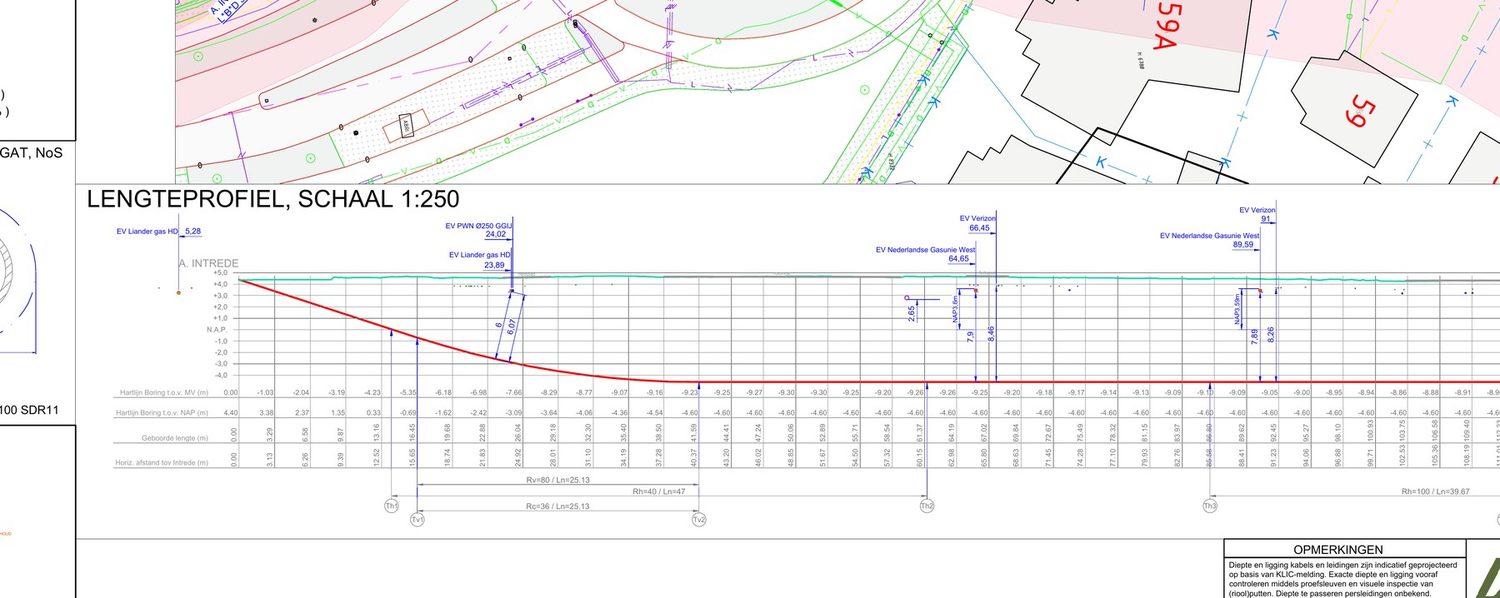

Detail lengteprofiel van de boorlijn
Lengteprofiel: boorlijn t.o.v. maaiveld en NAP, met kruisingen.
Detail doorsnede van het boorgat
Doorsnede boorgat: pilotboring, ruimen en productbuis.
Werkwijze

Een overzichtelijk proces

1

Aanvraag & gegevens

We ontvangen het gewenste tracé en de randvoorwaarden en verzorgen de KLIC-melding. Waar de situatie erom vraagt wijken we van dat tracé af — dat is juist onderdeel van ons werk.

2

Ontwerp boorlijn

We ontwerpen een maakbaar tracé met de juiste hoeken, buigstralen en dekking ten opzichte van kruisingen.

3

Berekening & toetsing

Desgewenst Sigma-sterkteberekening en toetsing van trekkracht en boorspoeldruk voor een veilige uitvoering.

4

Tekening & werkplan

Oplevering van de vergunnings- of uitvoeringstekening, en na afloop de revisie op basis van de boordata.

Digitale boordata

Registreer de boring digitaal met onze Drill-app

Enkele opdrachtgevers registreren de boordata rechtstreeks in onze Drill-app — tijdens het boren of achteraf — om de boring netjes digitaal aan te leveren. Die data vormt vervolgens de basis voor een nauwkeurige revisietekening.

  • Per boorstang de gemeten diepte en hellingshoek vastleggen.
  • Invoeren tijdens de boring, of achteraf digitaal verwerken.
  • Een consistente, online aanlevering voor de as-built tekening.

Drill-app

Digitale registratie van boordata voor een vlotte, betrouwbare oplevering van uw gestuurde boring.

Open de Drill-app
Voor wie wij werken

Uw onafhankelijke engineering partner

Boor-, nanodrill- & boogzinkerbedrijven

Voor bedrijven zonder eigen engineering — van nanodrill-specialisten tot boogzinkers — verzorgen wij het ontwerp, de berekening en de tekening, zodat u zich op de uitvoering kunt richten.

Aannemers

Onafhankelijke tekeningen en werkplannen als onderdeel van uw civiele of infra-project.

Netbeheerders

Incidenteel rechtstreeks voor beheerders zoals Liander, voor een onderbouwd en vergunbaar ontwerp.

Kwaliteit geborgd

ISO 9001-gecertificeerd

Ons werk is geborgd binnen een gecertificeerd kwaliteitsmanagementsysteem. Bekijk hieronder het certificaat.

Kiwa gecertificeerd ISO 9001
ISO 9001-certificaat (PDF)
Contact

Een tekening nodig voor uw boring of boogzinker?

Neem vrijblijvend contact op. We bespreken graag uw tracé en wat u nodig heeft — een vergunningstekening, een berekening of een compleet werkplan.
